? ? ? ??EMLF-92系列磁致伸縮液位計傳感器部分是基于磁致伸縮原理設計的，它由敏感波導絲、波導管、活動磁鐵及發射電脈沖信號和接收返回信號的電子部件構成，當電子探頭中脈沖微波發生器產生的電脈沖沿鋼管內的波導絲傳遞時，電脈沖同時伴隨產生一個垂直于波導絲的環形磁場以光速速度沿波導絲傳遞。當脈沖環形磁場與磁浮子磁場相遇時，二者的磁場矢量相疊加形成螺旋磁場，產生瞬時扭力并在波導絲上形成一個機械扭力波，此扭力波以光速速度返回到電子探頭，使線圈兩端產生脈沖感應。通過測量出發電脈沖與扭力波返回產生的感應脈沖之間的時間差，就可以精確地計算出被測液面高度。同時將溫度傳感器置于測桿內，便可連續測定介質溫度。
? ? ? ?EMLF-92系列磁致伸縮液位計，有效行程75mm～3000mm(硬桿)，3000mm以上至15000mm建議采用柔性結構，兩端緩沖行程由客戶定義。有電流、RS485等輸出。內置進口波導絲作為測量單元，經DSP數字信號處理，精度高，無溫漂，無接觸，抗干擾性能強，壽命長；測桿耐高溫200C°，耐腐蝕，耐壓高，可以適用在大多數油缸位移測量應用場合。
性能特點
1、?廣泛應用于高溫高壓液體、腐蝕性液體環境中：
桿式探桿最大測量距離6米，溫度范圍：-40~400℃；
纜式探桿最大測量距離20米；
對于腐蝕性液體采用特氟龍、PTFE探桿和浮子；
2、?高精度，±0.5mm或±1mm；
3、高分辨路、響應快；
4、浮子磁鐵采用進口磁鐵，使用壽命長；
5、多種輸出方式可供選擇；
6、具有反向極性保護功能；
7、防雷擊、防射頻干擾，安裝方便、不需要定期標定和維護。

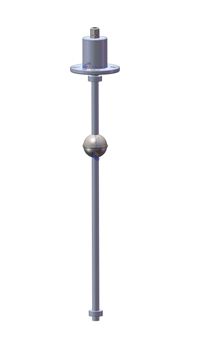

???? 型? ? ? ?號：EMLF-921(剛性)
???? 應用場合：石化油庫、化工、污水處理等行業的液體測量和多種混合液體的界面測量
???? 測量范圍：250~6000mm
???? 測量精度：±1mm
???? 適用液體：密度 > 0.7g/cm3 粘度 ≤200cP
???? 材? ? ? ?質：304/316L/食品級不銹鋼/PTFE
???? 過程壓力：1MPa/2.5MPa/6 MPa
???? 過程溫度：-40~200℃
???? 防爆等級：ExiaIICT6
???? 過程連接：螺紋/法蘭
???? 輸出信號：4~20mA /HART/RS485 /PROFIBUS-PA
???? 電? ? ? ?源：兩線制（DC24V）
? ? ? ? ? ? ? ? ? ? ? 四線制（DC24V/AC220V）

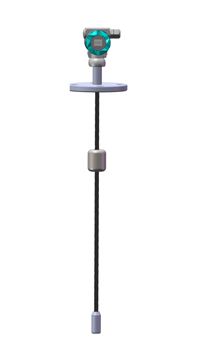

???? 型? ? ? ?號：EMLF-922(柔性)
???? 應用場合：軟纜探桿，適用于大量程儲罐液體測量，如原油、成品油、化工原料、LNG等儲罐液體
???? 測量范圍：30米以內
???? 測量精度：±10mm
???? 適用液體：密度 > 0.7g/cm3 粘度 ≤200cP
???? 材? ? ? ?質：外襯PTFE/全PTFE
???? 過程壓力：0.4MPa/1.0 MPa
???? 過程溫度：-10~200℃
???? 防爆等級：ExiaIICT6
???? 輸出信號：4~20mA / 繼電器 (5A/250V AC)
???? 電? ? ? ?源：兩線制（DC24V）
? ? ? ? ? ? ? ? ? ? ? 四線制（DC24V/AC220V）
